テールランプLED化検証 （VCDS含）備忘録

LEDランプで
ストップランプのLED化を行いましたが
ブレーキの明るさが不足しているように感じ　
LEDランプの変更を考えました。
新しいLEDは通常のままだと明るすぎるため
VCDSで設定変更を行いました。

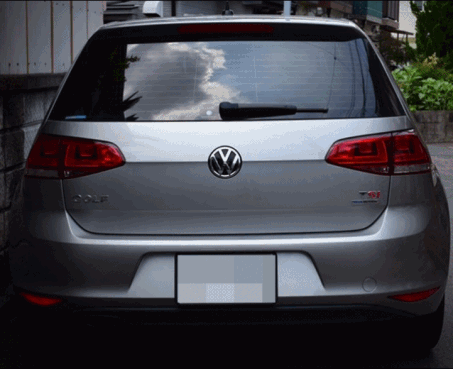

この写真は遠くから離れてブレーキランプの点灯状態を撮影してみました。
炎天下でも十分確認することができるようです。

VCDSを使わずランプのみの設定
スモールランプなどは少々明るさが落ちましたが十分使えそうですが
気持ち　ブレーキの明るさが不足しているように感じ　LEDランプの変更を考えました。

これが今回設定変更をしたタイプ

大きく変化が感じられます。
スモールランプからブレーキへの輝度の違いは新しいLEDならではでした。
VCDSで　スモールランプの明るさを調節
VCDS立ち上げ
1：スタート；Select→09-Cent. Electクリック
2：09-Cent. Elect→Security Access-16
3：Access Code 31347入力　Do it!
4；10-Adaptations選択

外側のテールランプの輝度を落とす設定　通常の電球からLEDに変更

そのままでは　スモールランプでもブレーキランプのように明るいので明るさを調節

外側左右設定

内側のランプをLEDに変更したので通常の電球からLEDに設定の変更

ここまでは先週外側のLEDを交換した際に設定は終了

今回設定したのが

内側のスモールランプの輝度を外側と同じ明るさに調節

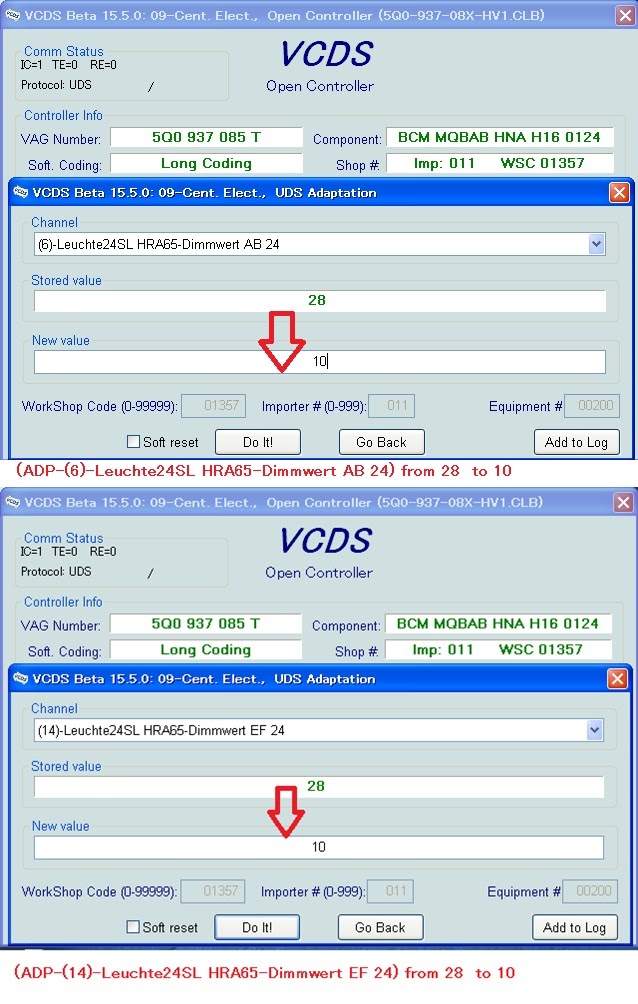

これは、右側の設定

ブレーキランプを4灯化にしているのでバックフォグランプにした時

ストップランプが点灯しない設定にしているが、こちらの輝度もLEDに合わせた設定へ変更

左側も同じく変更

これでブレーキランプ・スモールランプ・バックフォグ・リバースランプ

全てテールランプはLED化となりました。

Memo
*****************************************************************
(ADP-(10)-Leuchte21BR RC8-Dimmwert CD 21) from 28  to 10   Tuesday,07,July,2015,21:42:57:61034
(ADP-(10)-Leuchte20BR LA71-Dimmwert CD 20) from 28  to 10   Tuesday,07,July,2015,21:46:41:61034
(ADP-(1)-Leuchte23SL HLC10-Lasttyp 23) from 9 - allgemeine Gl・lampe 27W; auch H15  to 43 - allgemeine LED   Tuesday,07,July,2015,21:52:44:61034
(ADP-(1)-Leuchte24SL HRA65-Lasttyp 24) from 9 - allgemeine Gl・lampe 27W; auch H15  to 43 - allgemeine LED   Tuesday,07,July,2015,21:53:38:61034
********************************************************
(ADP-(6)-Leuchte24SL HRA65-Dimmwert AB 24) from 28  to 10   Tuesday,14,July,2015,21:43:05:61034
(ADP-(14)-Leuchte24SL HRA65-Dimmwert EF 24) from 28  to 10   Tuesday,14,July,2015,21:44:37:61034
(ADP-(6)-Leuchte23SL HLC10-Dimmwert AB 23) from 28  to 10   Tuesday,14,July,2015,21:46:13:61034
(ADP-

(14)-Leuchte23SL HLC10-Dimmwert EF 23) from 28  to 10   Tuesday,14,July,2015,21:48:26:61034
